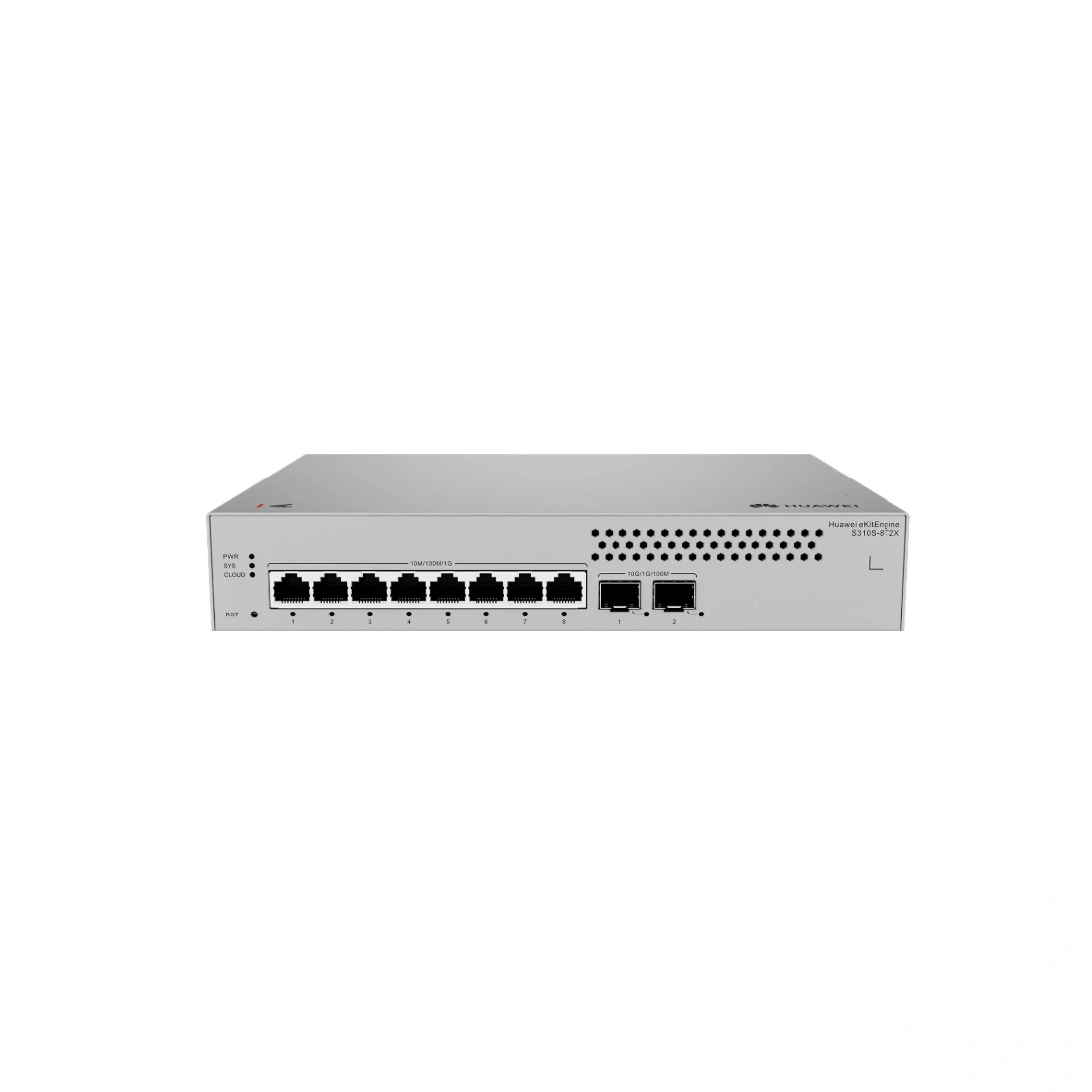

Коммутатор Huawei S310S-8T2X

Описание коммутатора S310S-8T2X Коммутатор S310S-8T2X Порты: 8 x 10/100/1000BASE-T, 2 x 10GE SFP+ Производительность: Скорость пересылки пакетов: 42 Mpps | Коммутационная способность: 56 Gbit/s Сертификация EMC сертификация, Сертификация безопасности, Сертификация производства Материал корпуса Металл Энергопотребление Статическое энергопотребление: 5.18 Вт Типичное энергопотребление: 10.31 Вт Максимальное энергопотребление: 10.94 Вт Размеры и вес Без упаковки (В x Ш x Г): 43.6 мм x 250 мм x 180 мм С упаковкой (В x Ш x Г): 113.0 мм x 310.0 мм x 240.0 мм Вес без упаковки: 1.34 кг Вес с упаковкой: 2.07 кг Монтаж Установка в стойку, на стол, на стену Рабочие условия Температура эксплуатации: –5°C до +40°C (на высоте 0-1800 м) Температура хранения: –40°C до +70°C Влажность: 5% - 95% (без конденсата) Рабочая высота: 0 - 5000 м Высота хранения: 0 - 5000 м Питание Встроенный блок питания Номинальное входное напряжение: 100–240 В AC, 50/60 Гц Диапазон входного напряжения: 90 В AC – 264 В AC, 45 Гц – 65 Гц Защита от скачков напряжения: Дифференциальный режим: ±6 кВ; общий режим: ±6 кВ Максимальное количество портов Всего физических портов: 10 Максимальное количество 10GE портов: 2 Максимальное количество GE портов: 10 Максимальное количество FE портов: 10
